產品描述

<一>減速器的用途，性能特點和型號標記

1.1用途

圓錐圓柱齒輪減速器(以下簡稱減速器)用于輸入軸與輸出軸呈垂直方向布置的傳動裝置。主要用于帶式輸送機及各種運輸機械，也可用于煤炭、冶金、礦山、化工、建材、輕工、石油等各種通用機械的傳動機構中。

1.2 性能特點

承載能力高，噪聲低，體積小，重量輕，效率高，使用壽命長。

1.3 參數范圍

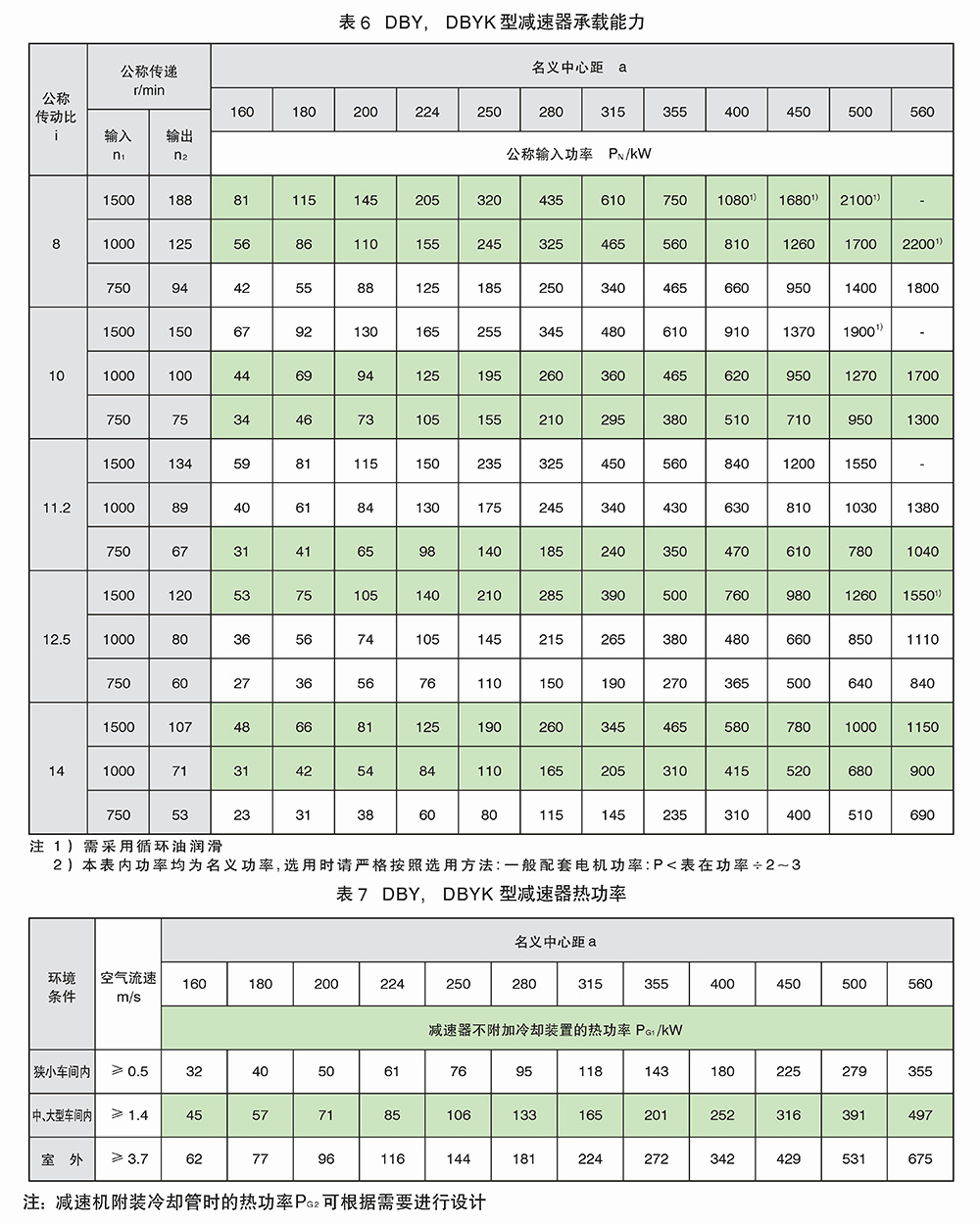

DBY、DBYK、DBZ型減速器各有12種規格，名義中心距為:160，180，200，224，250，280,315,355,400,450,500,560mm;每種規格均有5種傳動比(8,10,11.2,12.5,14),兩種旋向，四種裝配型式，分別組成240減速器。

DCY、DCYK、DCZ型減速器各有15種規格，名義中心距為:160，180，200，224,250,280,315,355, 400,450，500,560,630,710,800mm;每種規格均有11種傳動比(16，18，20,22.4,25,28,31.5,35.5,40,45,50),兩種旋向,四種裝配型式,分別組成660種減速器。

DFY、DFYK 型減速器有14種規格,名義中心距為:160，180，200，225，250，280，320,360,400,450,500,560,630,710mm;每種規格均有15種傳動比(100,112,125,140,160,180,200,224,250,280,315,355,400,450,500),

其中DFY型減速器有兩種旋向,三種裝配型式,可組成630種減速器。

DFYK 型減速器有兩種旋向,兩種裝配型式,可組成420種減速器。

本減速機系列可以滿足TD型和DX型帶式輸送機及其它運輸機械的全部功率要求及0.2~6.5m/s帶速的工作范圍。

1.4結構

減速器的第一級傳動為格里森制弧齒錐齒輪，第二、第三級傳動則為漸開線圓柱斜齒輪。

減速機的潤滑:一般情況下,減速器的齒輪和軸承采用池飛濺潤滑，自然冷卻。只有當減速器工作平衡溫度超過規定值,或承載功率超過熱功率PG,時,方采用循環潤滑,或采用加冷卻管的油池潤滑.

1.5 型號和標志

減速器的型號由型式代號,名義中心距a(末級中心距),公稱傳動比,裝配型式代號,輸入軸旋轉方向代號組成，

D一帶式輸送機類組代號,B一二級傳動,C一三級傳動,Y一硬齒面齒輪,Z一中硬齒面齒輪,K一輸出軸為空心軸形式。

名義中心距:用實際數字表示,單位為mm

傳動比:用公稱傳動比表示。

裝配形式:用羅馬數字I II III IV表示。
